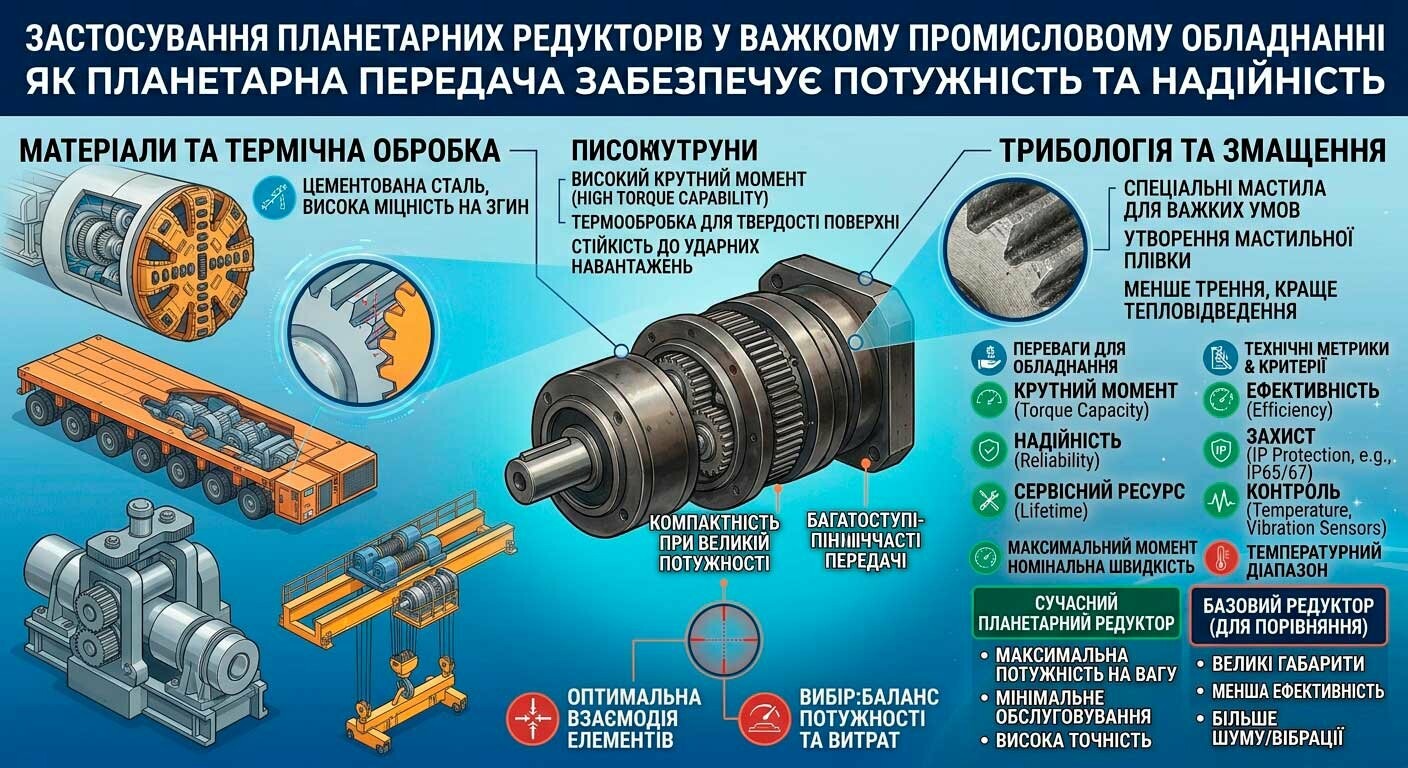

Застосування планетарних редукторів у важкому промисловому обладнанні

Планетарні редуктори широко застосовують у промислових приводах, де необхідно передавати значний крутний момент, витримувати високі навантаження та водночас зберігати компактні габарити механізму. Такі вимоги характерні для конвеєрів, підйомних механізмів, гірничого та металургійного обладнання, енергетичних установок, промислових машин та інших систем, що працюють у складних умовах. Завдяки особливостям конструкції планетарна передача дозволяє отримати високу питому навантажувальну здатність і ефективно використовувати обмежений монтажний простір.

Чому планетарна схема підходить для важкої промисловості

Важке промислове обладнання висуває до приводів особливі вимоги. Редуктор повинен не тільки забезпечувати необхідну частоту обертання, а й тривалий час працювати під значним навантаженням.

У планетарній передачі кілька сателітів одночасно беруть участь у передачі потужності. Навантаження розподіляється між кількома зубчастими парами, а основні елементи механізму розташовані концентрично.

Це дає змогу поєднати кілька важливих характеристик:

• високий вихідний крутний момент;
• значну навантажувальну здатність;
• компактні розміри;
• співвісність вхідного та вихідного валів у відповідних конструкціях;
• можливість отримання великих передавальних чисел;
• ефективне використання внутрішнього об'єму редуктора.

Саме це поєднання робить планетарні редуктори цікавими для машин, де звичайний привод може виявитися надто великим або недостатньо навантаженим.

Планетарні редуктори в конвеєрах

Конвеєрні системи використовуються на підприємствах гірничої промисловості, у металургії, виробництві будівельних матеріалів, логістиці та інших галузях.

Особливо високі вимоги виникають у приводах довгих стрічкових конвеєрів, які транспортують великі обсяги сировини. Для запуску завантаженої стрічки може знадобитися значний пусковий момент, а під час роботи привод повинен тривалий час функціонувати без зупинки.

У таких умовах важливими стають не лише номінальна потужність двигуна, а й допустимий момент на вихідному валу, пускові навантаження, кількість робочих циклів і необхідний ресурс.

Компактність планетарного редуктора також може мати практичне значення. Привод конвеєра часто встановлюють у місцях, де простір обмежений конструкцією самої установки.

Підйомні та вантажні механізми

Ще одна сфера застосування — приводи підйомних механізмів.

Крани, лебідки, підйомники та інші машини повинні забезпечувати значний момент на вихідному валу для переміщення великих вантажів. При цьому привод має витримувати не тільки усталене навантаження, а й динамічні процеси під час запуску, зупинки та зміни швидкості.

Для таких механізмів важливими є:

• високий крутний момент;
• міцність зубчастих передач;
• надійність валів і підшипникових вузлів;
• стійкість до короткочасних перевантажень;
• контрольоване гальмування та пуск;
• необхідний ресурс роботи.

Планетарна конструкція може забезпечити високу силову здатність при відносно компактних розмірах, що особливо цінно для мобільних або обмежених за габаритами підйомних механізмів.

Гірниче обладнання

Гірничодобувна промисловість є одним із найбільш вимогливих середовищ для механічних приводів.

Обладнання працює з великими масами матеріалу, часто в умовах підвищеної запиленості, вібрацій і нерівномірного навантаження. Механізми можуть піддаватися ударним моментам та короткочасним перевантаженням.

Планетарні редуктори можуть застосовуватися у приводах:

• конвеєрів;
• дробарок;
• млинів;
• екскаваторного обладнання;
• підйомних механізмів;
• живильників;
• іншого технологічного обладнання.

Особливо важливою є здатність приводу передавати великий момент без необхідності пропорційно збільшувати його габарити.

Для кожного конкретного механізму при цьому необхідно окремо оцінювати характер навантаження, ударні моменти, режим роботи та вимоги до ресурсу.

Металургійне обладнання

Металургійні підприємства використовують потужні механізми, які працюють із високими навантаженнями та часто в умовах підвищених температур.

Приводи можуть використовуватися у прокатних станах, транспортних системах, механізмах подачі та переміщення металу, підйомних машинах та іншому технологічному обладнанні.

У таких системах редуктор є критично важливим елементом приводу. Його несправність може призвести не просто до ремонту окремого вузла, а до зупинки значної частини виробничої лінії.

Тому під час проєктування враховують не тільки номінальні характеристики. Велике значення мають запас міцності, тепловий режим, умови змащення, частота пусків і зупинок, ударні навантаження та необхідний ресурс.

Енергетика

Планетарні передачі використовують і в енергетичному машинобудуванні, де важливі ефективність передачі потужності, надійність і компактність.

Окремий приклад — приводи вітроенергетичних установок. Вітротурбіна має відносно низьку частоту обертання ротора, тоді як генератору для роботи може бути потрібна значно вища швидкість.

Редуктор у такій системі виконує роль проміжної ланки між повільним валом турбіни та швидкохідним валом генератора.

До приводу висуваються підвищені вимоги: він має працювати протягом тривалого часу зі змінним навантаженням і витримувати динамічні впливи, пов'язані зі зміною швидкості вітру.

Планетарна схема в таких умовах цікава високою питомою потужністю — можливістю передавати значну потужність при відносно невеликій масі та габаритах.

Інші сфери застосування

Перелік сфер, де можуть використовуватися планетарні передачі, значно ширший.

Вони можуть бути корисними для:

• цементної промисловості;
• виробництва будівельних матеріалів;
• суднових і портових механізмів;
• промислових змішувачів;
• приводів великих насосів;
• спеціальної техніки;
• технологічних машин;
• обладнання для переробки сировини.

У кожному випадку конкретна конструкція редуктора визначається параметрами робочої машини.

Важливий не тільки крутний момент

Високий крутний момент — одна з головних причин використання планетарних редукторів, але не єдина.

Для важкого обладнання важливе поєднання одразу декількох параметрів. Редуктор повинен відповідати потужності приводу, необхідній частоті обертання, передавальному числу та режиму роботи.

Не менш важливо правильно оцінити характер навантаження. Два механізми можуть мати однаковий номінальний момент, але принципово різні умови експлуатації.

Наприклад, плавне обертання конвеєра та періодичний запуск дробарки створюють різні динамічні навантаження. У другому випадку розрахунок має враховувати можливі ударні моменти та перевантаження.

Компактність як перевага при проєктуванні

Для важкого обладнання розмір і маса приводу мають не менше значення, ніж його потужність.

Збільшення габаритів редуктора може вимагати посилення фундаменту, зміни рами або опорної конструкції, збільшення маси всієї установки.

Планетарна схема дозволяє розміщувати зубчасті елементи концентрично, а потужність передавати кількома паралельними силовими шляхами. Це створює передумови для отримання високої потужності в компактному корпусі.

Саме тому планетарні редуктори особливо цікаві для обладнання, де встановлення великого багатоступеневого циліндричного редуктора є проблематичним.

Коли потрібне індивідуальне виконання

У серійному обладнанні часто можна використовувати стандартний редуктор із відповідними характеристиками. Але для важких промислових машин нерідко виникають специфічні вимоги.

Це можуть бути:

• нестандартні приєднувальні розміри;
• обмежений монтажний простір;
• особливий діапазон частот обертання;
• великий або нестандартний крутний момент;
• ударні та змінні навантаження;
• специфічне положення монтажу;
• підвищені вимоги до ресурсу;
• необхідність заміни редуктора, який більше не випускається.

У таких випадках доцільним може бути виготовлення редуктора за індивідуальним технічним завданням, кресленням або зразком.

Що у підсумку?

Планетарні редуктори добре відповідають вимогам важкого промислового обладнання, оскільки дозволяють поєднати високу навантажувальну здатність, значний крутний момент і компактні габарити.

Саме тому їх розглядають для приводів конвеєрів, підйомних механізмів, гірничих машин, металургійного та енергетичного обладнання, а також багатьох інших промислових установок.

Водночас універсального редуктора для всіх завдань не існує. Для надійної роботи необхідно врахувати реальний режим експлуатації, характер навантаження, швидкість обертання, передавальне число, умови монтажу та необхідний ресурс.

У складних промислових приводах саме індивідуальний розрахунок і правильне узгодження редуктора з робочою машиною дозволяють максимально реалізувати переваги планетарної конструкції.
